Návod HomeControl IC – ovládání tepelného čerpadla

Návod pro vzdálené ovládání tepelného čerpadla přes Siemens Cloud

Tento návod popisuje přihlášení do aplikace Siemens HomeControl IC a do webového rozhraní. Popisuje také nastavení teplot a význam jednotlivých obrazovek. Aplikace funguje s webserverem OZW672, který je připojený k vašemu tepelnému čerpadlu. Nejdřív potřebujete účet na portálu Siemens. Jak ho získáte, popisuje první kapitola.

Zkratka pro ty, kdo už mají účet a vědí, co s ním

Stáhněte si aplikaci Siemens HomeControl IC. Pak se přihlaste svým účtem na portálu.

1. Zřízení účtu
Rychlý návod
2. Instalace aplikace
3. Přihlášení
4. Co aplikace umožňuje
5. Přístup přes prohlížeč
6. Popis obrazovek
7. Tipy pro používání

1. Zřízení účtu na portálu Siemens

Aplikace i webové rozhraní se přihlašují přes portál Climatix IC (dříve Synco IC). Portál je cloudová služba Siemens pro vzdálený přístup k tepelnému čerpadlu. Najdete ho na adrese www.climatixic.com nebo www.siemens-syncoic.com. Bez účtu na portálu se nepřihlásíte. Účet získáte jedním ze dvou způsobů.

Způsob A: účet zřídí instalatér nebo instalační firma

Instalatér nebo instalační firma vás přidá na portálu jako uživatele. Portál vám pošle e-mail s přístupovými údaji: odkaz na portál, uživatelské jméno a heslo. Při prvním přihlášení nastavíte nové heslo. Portál to vyžaduje.

Způsob B: registrace pomocí aktivačního kódu

Pokud účet nemáte, zaregistrujete se sami. Potřebujete dvě věci:

e-mailovou adresu
aktivační kód webserveru OZW672 (kód vytištěný na webserveru, viz Kde najdete aktivační kód)

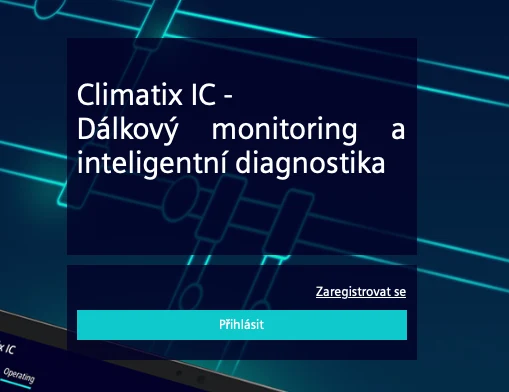

Úvodní obrazovka portálu Climatix IC s odkazem Zaregistrovat se a tlačítkem Přihlásit — Na úvodní obrazovce portálu zvolte „Zaregistrovat se“.

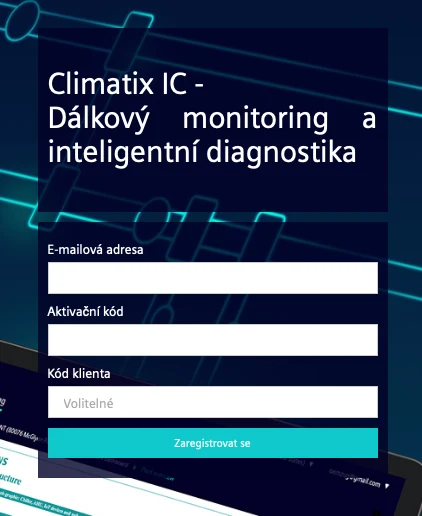

Registrace na portálu Climatix IC: e-mailová adresa, aktivační kód a volitelný kód klienta — Vyplňte e-mailovou adresu a aktivační kód. Pole „Kód klienta“ je volitelné.

Prosíme, postupujte takto:

Otevřete portál a zvolte Zaregistrovat se.
Zadejte svou e-mailovou adresu a aktivační kód webserveru.
Dokončete registraci a nastavte si heslo. Heslo budete potřebovat při každém dalším přihlášení.
Přihlaste se na portál. Portál zobrazí stránku Obsluha.
V menu Správa zvolte Aktivovat zařízení. Zadejte údaje o zařízení a potvrďte tlačítkem Aktivovat.

Kde najdete aktivační kód

Kód je na vnitřní straně krytu připojovacích svorek webserveru OZW672.
Pokud jste aktualizovali firmware z verze starší než V5.2, webserver může zobrazit kód i sám. Najdete ho v menu Home > 0.5 OZW672.xx > Informace o zařízení.

Podmínky, aby registrace fungovala

Registrace funguje, když platí všechny tyto podmínky:

Webserver je nainstalovaný a připojený k internetu. Pak se k portálu připojí sám.
Po připojení bliká provozní LED na webserveru zeleně a oranžově.
Parametr Připojení k portálu je zapnutý. Najdete ho v menu Home > x.x OZWx72.xx > Nastavení > Komunikace > Služby. Tovární nastavení je „Zap“. Při nastavení „Vyp“ se webserver k portálu nepřipojí.
Webserver není v podnikové síti s proxy serverem (mezilehlý server v síti). Takový webserver se k portálu nepřipojí.

Jeden uživatel může aktivovat více zařízení. Počet zařízení závisí na kategorii uživatele, kterou mu portál přiřadí.

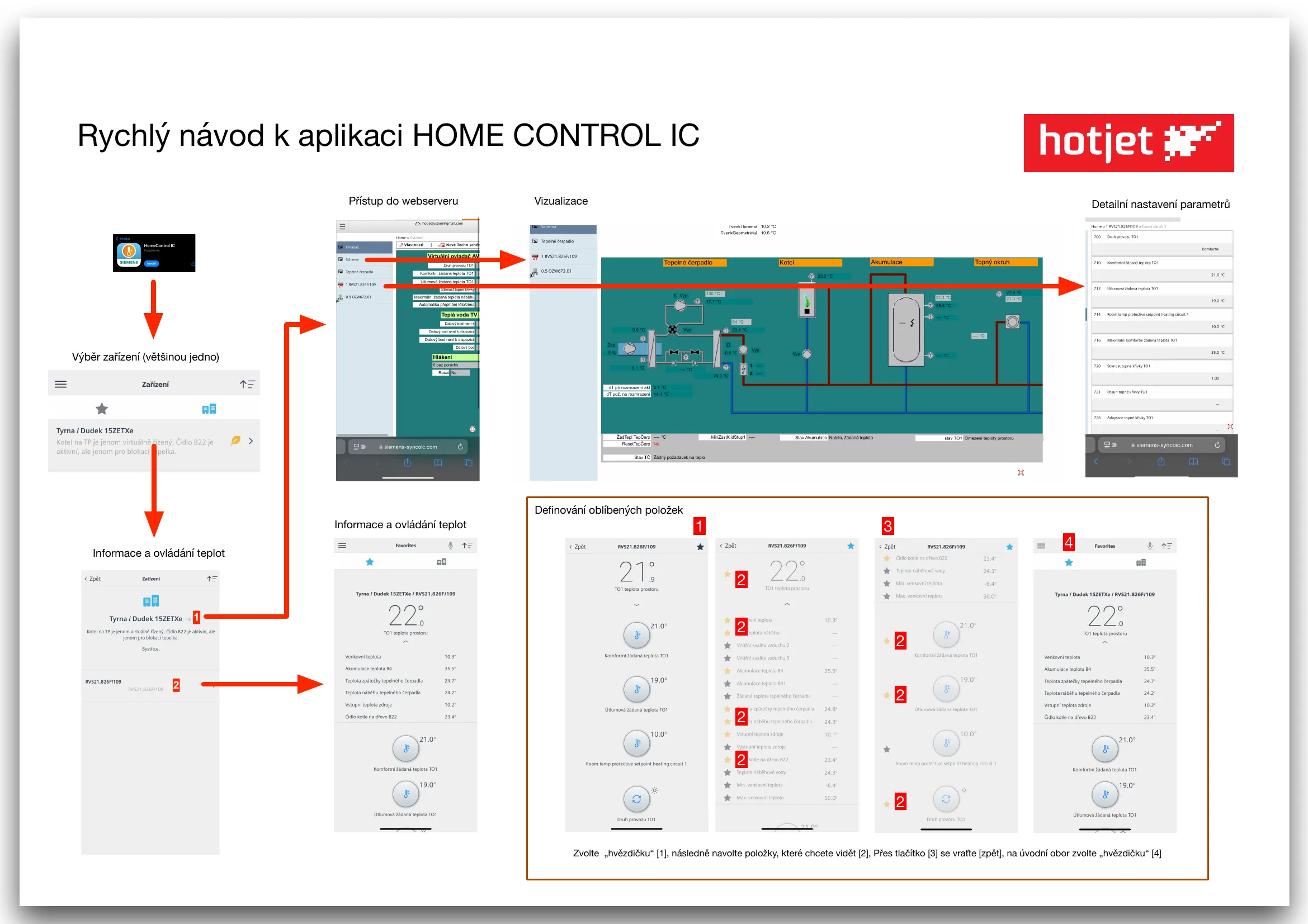

Rychlý návod k aplikaci HomeControl IC

Definování oblíbených položek:

Zvolte „hvězdičku“ [1].
Navolte položky, které chcete vidět [2].
Přes tlačítko [3] se vraťte zpět.
Na úvodní obrazovce zvolte „hvězdičku“ [4].

2. Instalace mobilní aplikace

Kde najít aplikaci

Aplikaci Siemens HomeControlIC stáhnete zdarma z:

Google Play (telefony a tablety s Androidem)
App Store (iPhone a iPad)

Instalace

Vyhledejte „Siemens HomeControlIC“ nebo „Home Control IC“.
Přidejte a nainstalujte aplikaci standardním způsobem.
Po instalaci budete potřebovat údaje, které jste obdrželi e-mailem.

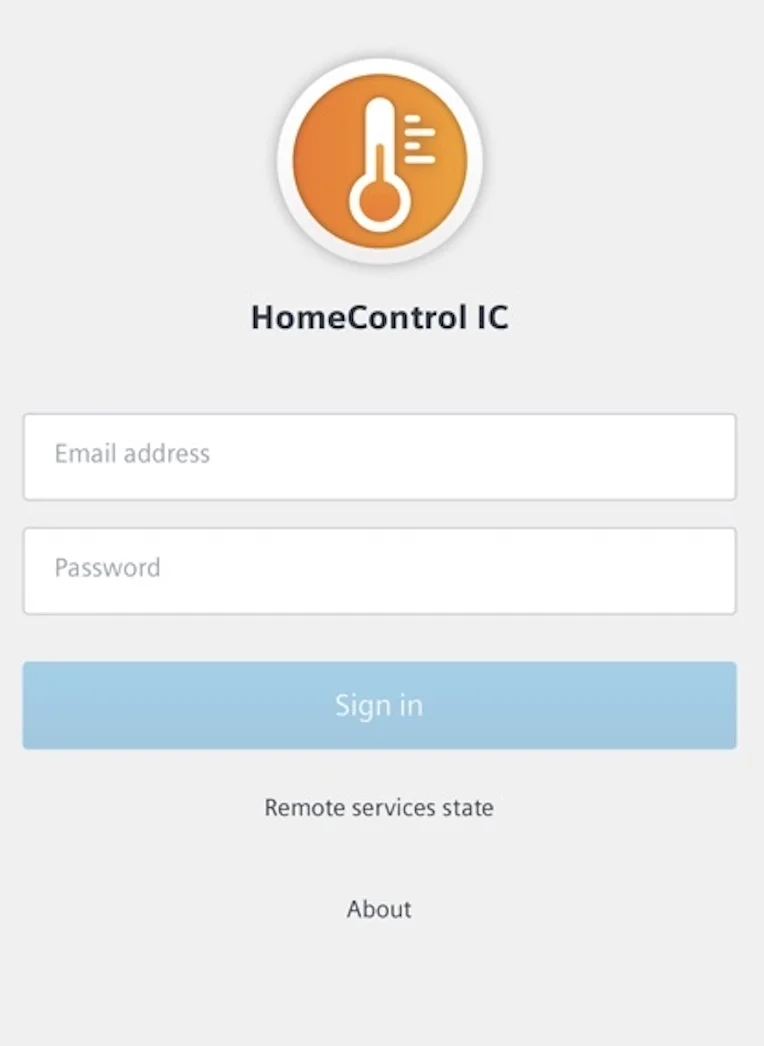

3. Přihlášení a první spuštění

Přihlašovací údaje

Přihlásíte se jedním ze dvou způsobů.

Způsob 1: e-mail a heslo

Zadejte e-mailovou adresu.
Zadejte heslo, které jste nastavili při první registraci.
Při prvním přihlášení musíte nastavit dvoufaktorové ověření (druhý krok přihlášení) pomocí aplikace Microsoft Authenticator.

Způsob 2: účet Microsoft nebo Google

Na přihlašovací obrazovce zvolte tlačítko Microsoft nebo Google. K dispozici je také Siemens ID.
V tomto případě nemusíte aplikaci Authenticator používat.
Stejný účet použijete v mobilní aplikaci i při přístupu přes webový prohlížeč.

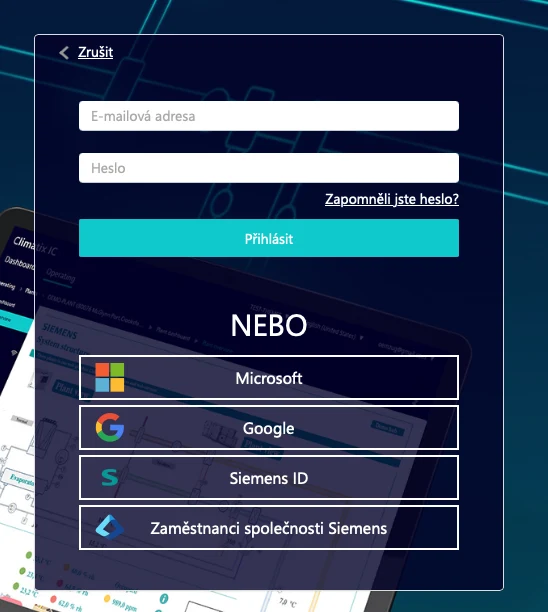

Přihlášení na portál Climatix IC e-mailem a heslem nebo účtem Microsoft, Google, Siemens ID — Přihlášení na portál: e-mail a heslo, nebo účet Microsoft, Google či Siemens ID.

4. Co aplikace umožňuje

Ovládání teplot – změna požadovaných teplot pro topení a teplou vodu
Monitoring systému – sledování aktuálních teplot, provozních stavů
Časové programy – nastavení týdenních programů
Zobrazení poruch – okamžité upozornění na případné poruchy
Přístup k uživatelskému rozhraní – plná funkčnost jako na počítači

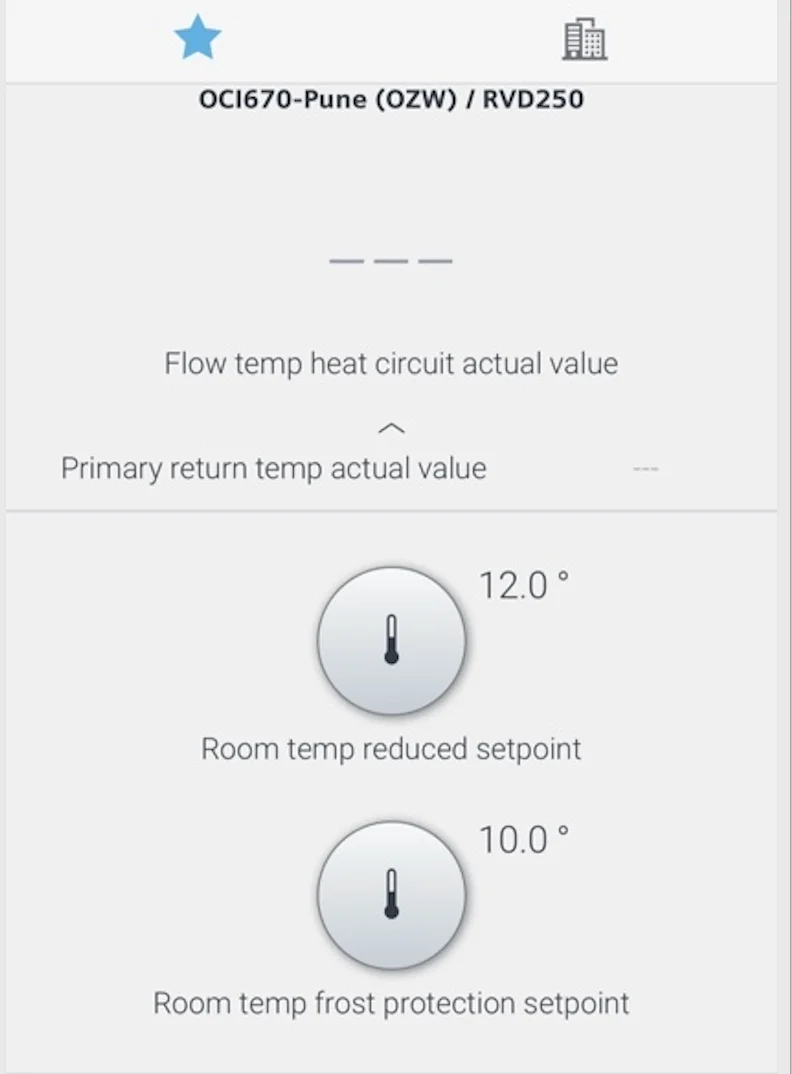

Aplikace HomeControl IC: žádané teploty a aktuální hodnoty

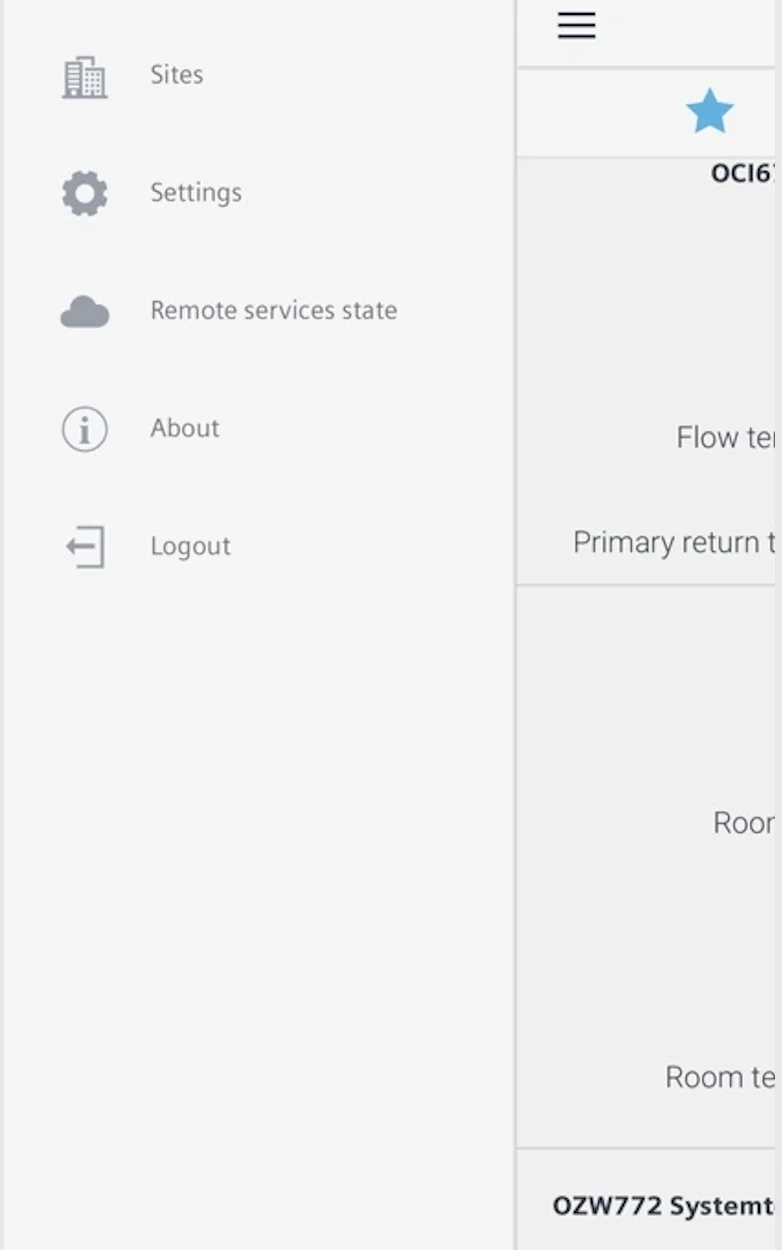

Aplikace HomeControl IC: boční menu s položkami Sites, Settings, Remote services state, About a Logout

5. Přístup přes webový prohlížeč

Jak se dostat do systému

Otevřete webový prohlížeč (Chrome, Firefox).
Zadejte adresu: https://www.siemens-syncoic.com (případně https://www.climatixic.com)
Přihlaste se svými údaji.
V menu „Obsluha“ (Provoz) vyberte své zařízení.
Klikněte na „Internetový přístup“ (webový přístup, ikona zeměkoule).

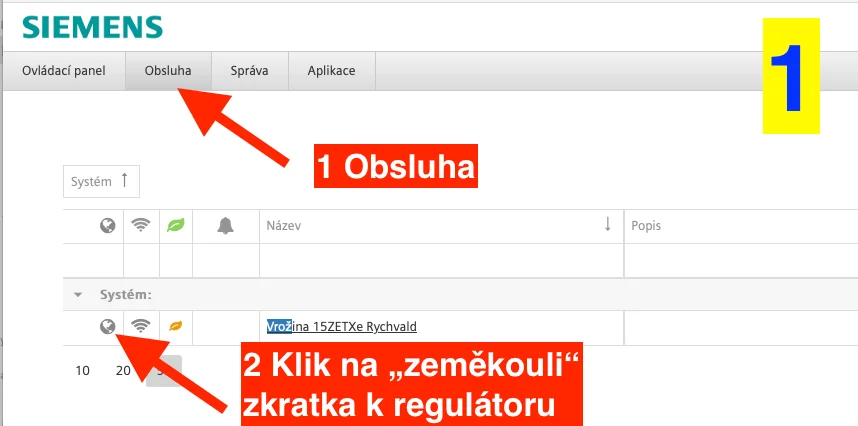

Portál Siemens: menu Obsluha a ikona zeměkoule u zařízení — 1. V menu Obsluha najděte své zařízení. 2. Klikněte na „zeměkouli“, zkratku k regulátoru.

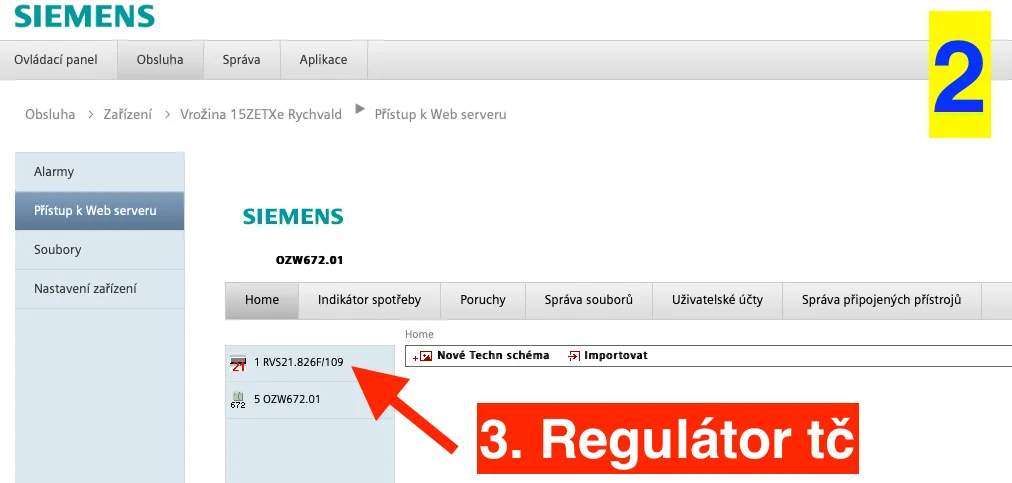

Přístup k Web serveru OZW672: výběr regulátoru tepelného čerpadla — 3. Vyberte regulátor tepelného čerpadla.

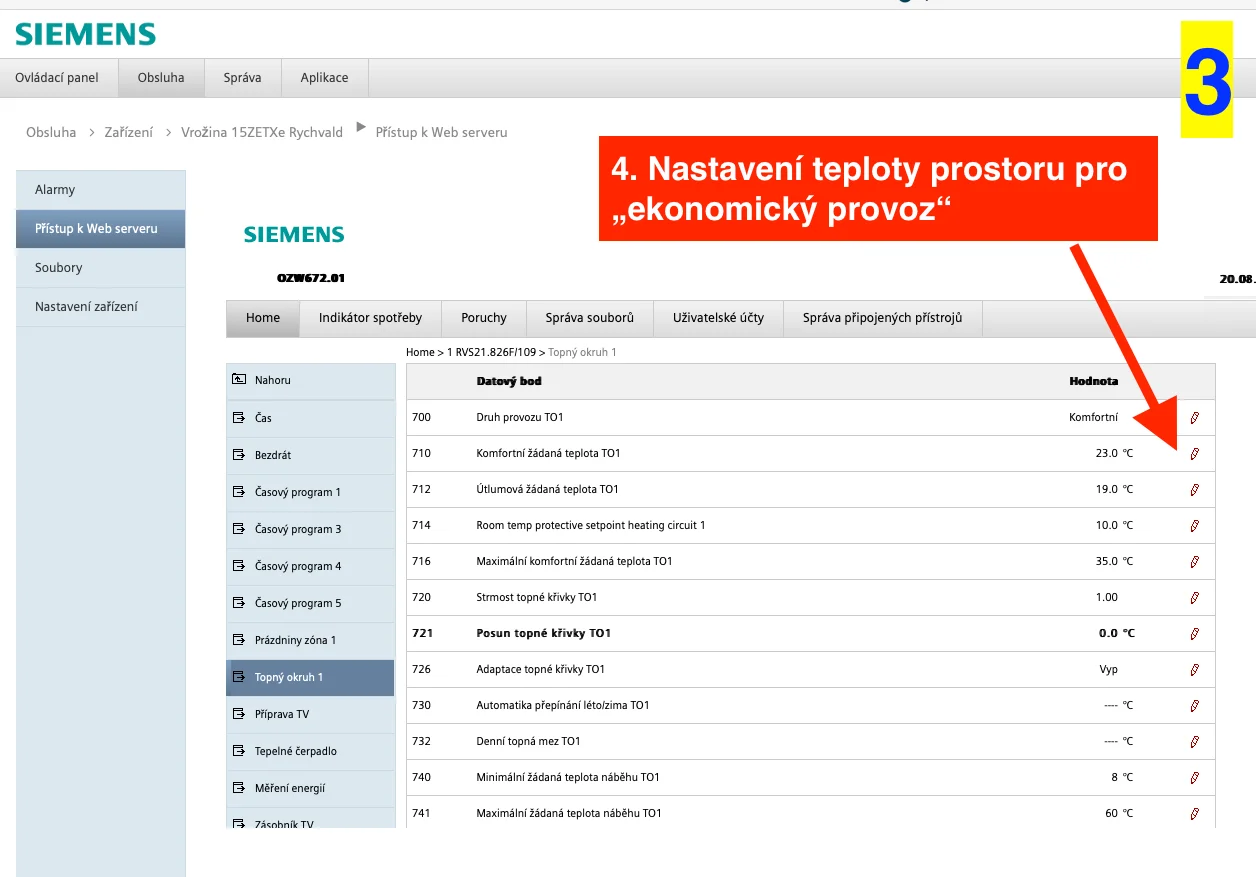

Webové rozhraní regulátoru: seznam parametrů topného okruhu — 4. Nastavení teploty prostoru pro „ekonomický provoz“.

6. Popis obrazovek webového rozhraní

Hodnoty uvedené níže pocházejí z ukázkové instalace. U vašeho zařízení se mohou lišit.

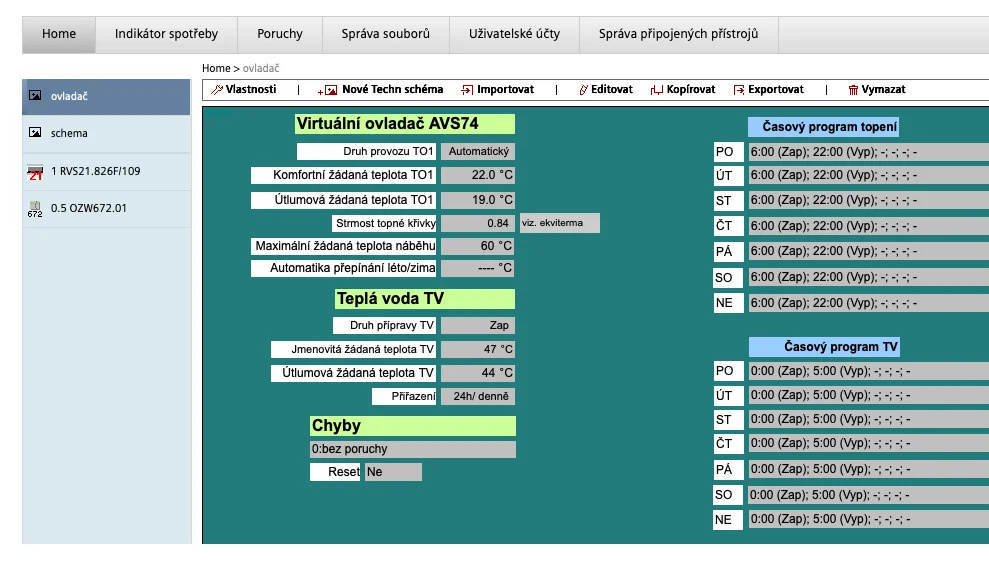

Obrazovka 1: virtuální ovladač AVS74

Na první obrazovce vidíte hlavní ovládací panel systému.

Virtuální ovladač AVS74: teploty topení, teplé vody a časové programy

Topení (horní část):

Komfortní teplota: 22 °C – běžná denní teplota
Útlumová teplota: 19 °C – noční nebo úsporná teplota
Časový program: nastavení pro každý den v týdnu (PO–NE)
Aktuálně běží automatický režim

Teplá voda (spodní část):

Požadovaná teplota TV: 47 °C
Útlumová teplota TV: 44 °C
Samostatný časový program pro ohřev vody
Možnost přepnutí na 24h provoz pro trvalý ohřev

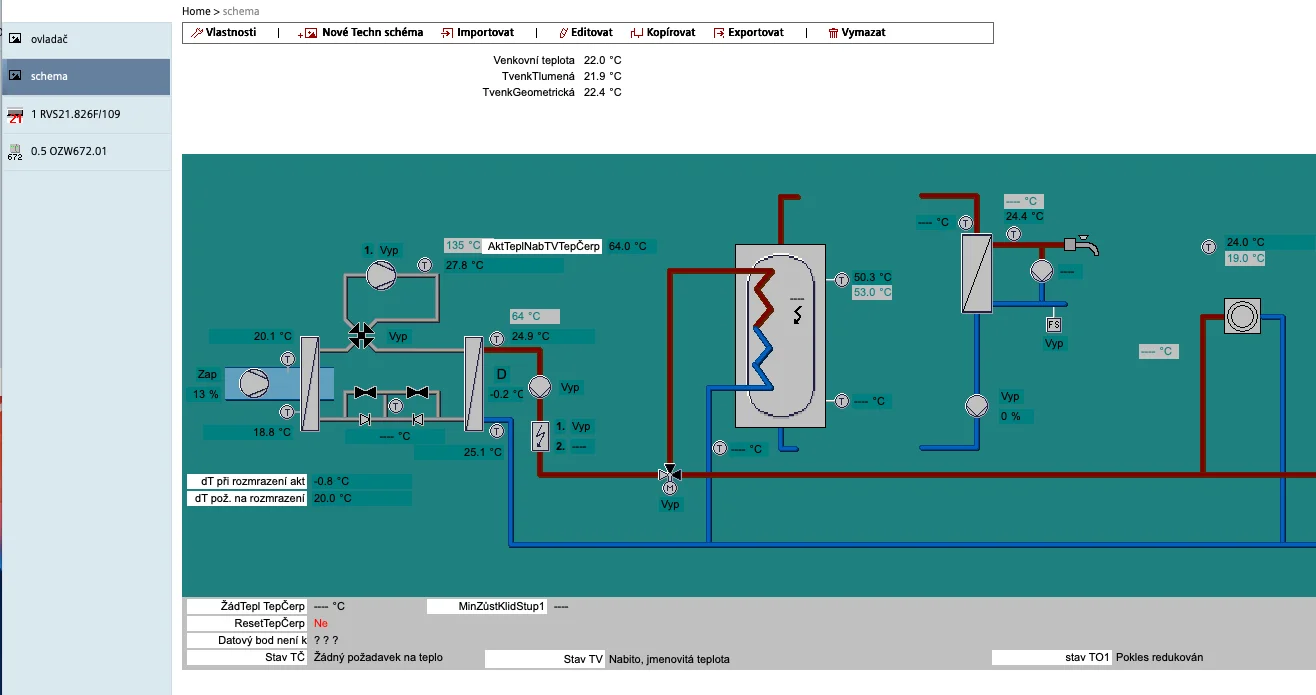

Obrazovka 2: hydraulické schéma

Druhá obrazovka zobrazuje technologické schéma systému.

Hydraulické schéma: tepelné čerpadlo, akumulační nádrž, zásobník teplé vody a směšovaný okruh topení

Tepelné čerpadlo (vlevo) s aktuální teplotou výstupu 64 °C
Akumulační nádrž (uprostřed) s výměníkem pro teplou vodu
Zásobník teplé vody (vpravo modře)
Směšovaný okruh topení s trojcestným ventilem
Všechny aktuální teploty a průtoky v reálném čase

Schéma umožňuje kontrolovat:

správnou funkci tepelného čerpadla
teploty v různých částech systému
stav čerpadel a ventilů
účinnost systému

7. Tipy pro používání

Mobilní aplikace

Pro rychlé změny teplot použijte aplikaci.
Notifikace vás upozorní na poruchy.
Widget na ploše telefonu zobrazí aktuální teploty.

Webové rozhraní

Pro detailní nastavení a analýzy použijte počítač.
Zde můžete měnit časové programy.
Dostupné jsou grafy spotřeby a historie.

Bezpečnost

Nikdy nesdílejte své přihlašovací údaje.
Používejte silné heslo.
Pravidelně kontrolujte, kdo má přístup k vašemu systému.

Kontakt pro podporu

Pokud narazíte na problémy:

Kontaktujte svého instalatéra.
Případně využijte podporu výrobce HOTJET na kontaktní stránce.

Systém vám umožňuje plnou kontrolu nad tepelným čerpadlem odkudkoliv. Stačí mít připojení k internetu.

Další informace o Web Serveru OZW672, jeho kompatibilitě a dokumentaci najdete na stránce Vzdálené ovládání a servis.
